深孔加工多面手—ZK21150D BTA數控深孔鉆床

2016-10-25 08:48??點擊:

我公司為某國際知名鑿巖機械公司定制的數控深孔鉆床ZK21150D/1500安裝調試完畢,進入試車流程。經連續5天測試,該設備各項性能指標均達到或超越設計要求,獲得客戶的高度認可。 ZK21150D/1500數控深孔鉆床,達到了國際先進技術水平。
   我公司為某國際知名鑿巖機械公司定制的數控深孔鉆床ZK21150D/1500安裝調試完畢,進入試車流程。經連續5天測試,該設備各項性能指標均達到或超越設計要求,獲得客戶的高度認可。
   ZK21150D/1500數控深孔鉆床,達到了國際先進技術水平。為我們的客戶,成功的完成了世界上最大規格鑿巖釬具的不同零件、不同孔位置的深孔的加工。
   以下將該機床的加工原理及特點簡單介紹給大家。


機床的加工方式:為BTA內排屑法。
主要參數:鉆孔范圍:Ф35.0mm~Ф80.0mm
擴孔范圍:Ф35.0mm~Ф150.0mm,
加工孔深:1500mm
工件最大裝夾直徑:Ф1600mm
工件裝夾方式:卡盤+液壓中心架

機床鉆削功能

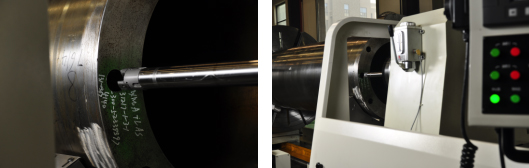

1:與工件外圓同軸心的深孔加工
 典型工件:鑿巖釬具—前后接頭、活塞等同心孔
2:同一分度圓上分度孔的加工
四爪卡盤和液壓中心架,均可以做橫向移動,移動距離光柵尺顯示。精確移動至分度圓直徑,鎖死橫移拖板。通過四爪卡盤的數控分度,一次裝夾完成同一分度圓上所有孔的加工。
 典型工件:鑿巖釬具--外套管


3:斜孔的加工
工件裝夾一側的床身,可以繞著機床中部的回轉軸偏轉角度,實現偏心孔的加工。偏轉角度數顯顯示,精度高,操作簡便。
鑿巖釬具--釬頭 (斜孔的加工)

數控深孔鉆床ZK21150D/1500,因其裝夾方式的多樣性,加工孔徑范圍的廣泛性,深孔加工精度的可靠性,機床操作的便捷性等均達到國際先進水平。一定會在鑿巖釬具行業、礦山機械行業、煤礦機械行中得到廣泛應用。
