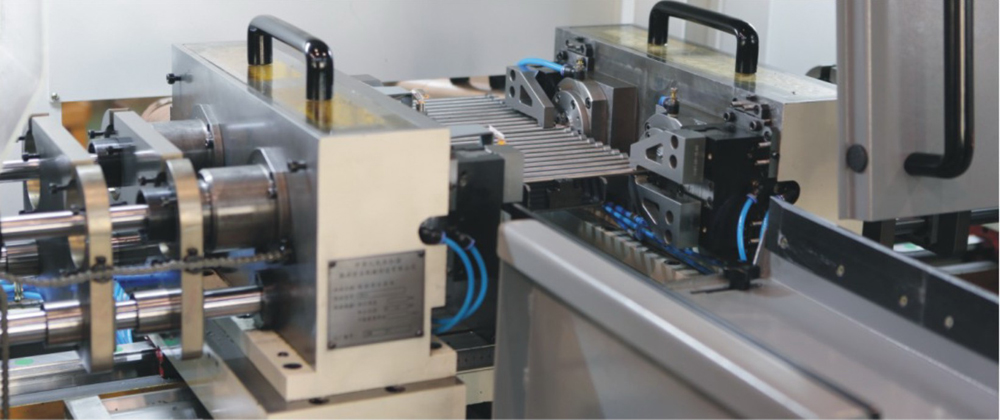

該機床采用四軸對進式加工,進口氣動自定心求心夾具裝夾,通過一次安裝即可完成高精度臺階孔的加工,并具備極高的入口位置精度。機床自動上料機構單次最大安裝工件數量為22只,極大縮減了機床加工的輔助時間,效率極高。其一個加工循環的時間跨度合理,便于工廠進行人員及生產安排,并大幅降低了工人勞動強度。
該機床加工形式靈活、工件裝夾方便、快捷。具備極高的專業性和較好的加工柔性。其可以適應最短100mm及最長320mm,加工孔徑范圍¢1~8mm的所有規格零件的加工,且機床因零件如裝夾直徑、長度等規格變化所需的調整簡單快捷。
對進式四軸槍鉆機床ZK2108*4C/300(司筒頂針)技術參數:
鉆桿:高速精密機械主軸,最高鉆速15000r/min
加工能力:加工孔范圍¢1-8mm,最大鉆深320mm(對進狀態)
工件托架最大橫移距離:500mm,橫移方式為數控控制
上料方式:自動上料,單次最大裝夾工件數量為22件
定位夾緊方式:外圓定位,自定心氣動夾具夾持,并具料架缺料監測;送料位置檢測及工件頂緊氣壓監測等安全監測功能。
典型工件:模具司筒等小型軸類零件高精度臺階孔和超深孔的自動化加工。
